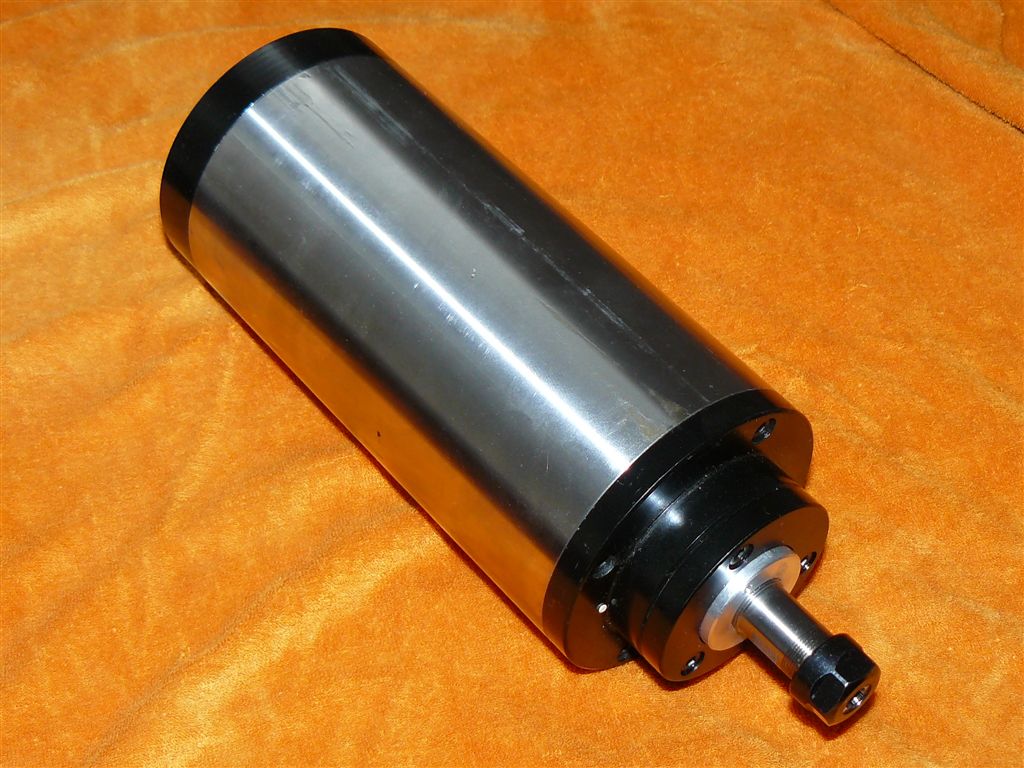

Шпиндели для станка ЧПУ
Современные фрезерный или гравировальный станки ЧПУ – это высокоточное оборудование с компьютерным управлением. Устройство современного станка ЧПУ состоит из множества узлов. Под шпинделем понимается двигатель, на который надевается патрон (цанга) для крепления и вращения инструмента (сверла, фрезы, ножа, гравера и других). Чтобы шпиндель с рабочим инструментом передвигались, применяются шаговые или серводвигатели. Шарико-винтовые пары обеспечивают движение шпинделя и исключают возможность появления люфтов в системе. Создание модели для фрезеровки и управление станком происходит при помощи помощью персонального компьютера и специальных программ.
Разновидности шпинделей для станка ЧПУ
Шпиндели можно условно разбить на 2 большие группы — любительские и промышленные. Кроме того, данные узлы станка различаются по типу охлаждения — существует шпиндель с воздушным охлаждением и охлаждением при помощи воды.
Шпиндель промышленного типа — это специализированное устройство для станка. Отличительными параметрами данного типа являются: способность выдержать высокую боковою нагрузку, а также довольно сложная система охлаждения.
Любительским типом можно назвать даже бытовую дрель или фрезер. Но в данном случае следует помнить, что обычная дрель рассчитана исключительно на продольную нагрузку (сверление отверстий), поэтому она имеет достаточно посредственные подшипники вала. Во время работы на станке нагрузки распространяются преимущественно в перпендикулярной оси шпинделя. В связи с этим шпиндель высочайшего качества должен иметь очень хорошие подшипники, которые рассчитаны на подобные нагрузки.
Качественный промышленный шпиндель обычно не нуждается в смазке и чистке на протяжении срока эксплуатации и имеет хорошо сбалансированный специализированный цанговый зажим, который дает возможность зажимать рабочий инструмент со стандартным креплением.
Система охлаждения данного узла может быть воздушной или водяной. Воздушная система сконструирована по принципу обычной дрели (вентилятор на валу). Минусом данной системы является тот факт, что она работает как пылесос, засасывая в систему отходы обработки. Кроме того, эффективность вентилятора определяется скоростью вращения, следовательно, низкие скорости вращения могут приводить к перегреву и поломкам.
Современный шпиндель водяного охлаждения практически полностью лишен недостатков воздушной модификации и является более эффективным.
